У млинах з розвантаженням через решітку (МГР, МШР, МС (сировинні млини)) торцева футерівка бере участь безпосередньо в технологічному процесі і від її конструкції залежить продуктивність млина в цілому. Основний параметр такої решітки - «живий переріз» (співвідношення площі отворів решітки до загальної її площі). Кріплення секторних плит решітки здійснюється як за допомогою ліфтерів так і без них.
Конструкція гумометалевої решітки залежить від умов експлуатації і продуктивності.
Гумовометалева решітка застосовується в збагачувальному виробництві (збагачення руд чорних і кольорових металів), у виробництві будівельних матеріалів, мінеральних добрив, на гірничо-збагачувальних підприємствах, на підприємствах золото- і алмазодобувної, металургійної, хімічної, паливної, будівельної та інших галузей промисловості.
Технічні характеристики:
| № | Ескіз деталі |
Товщина |
Застосування |
|---|---|---|---|

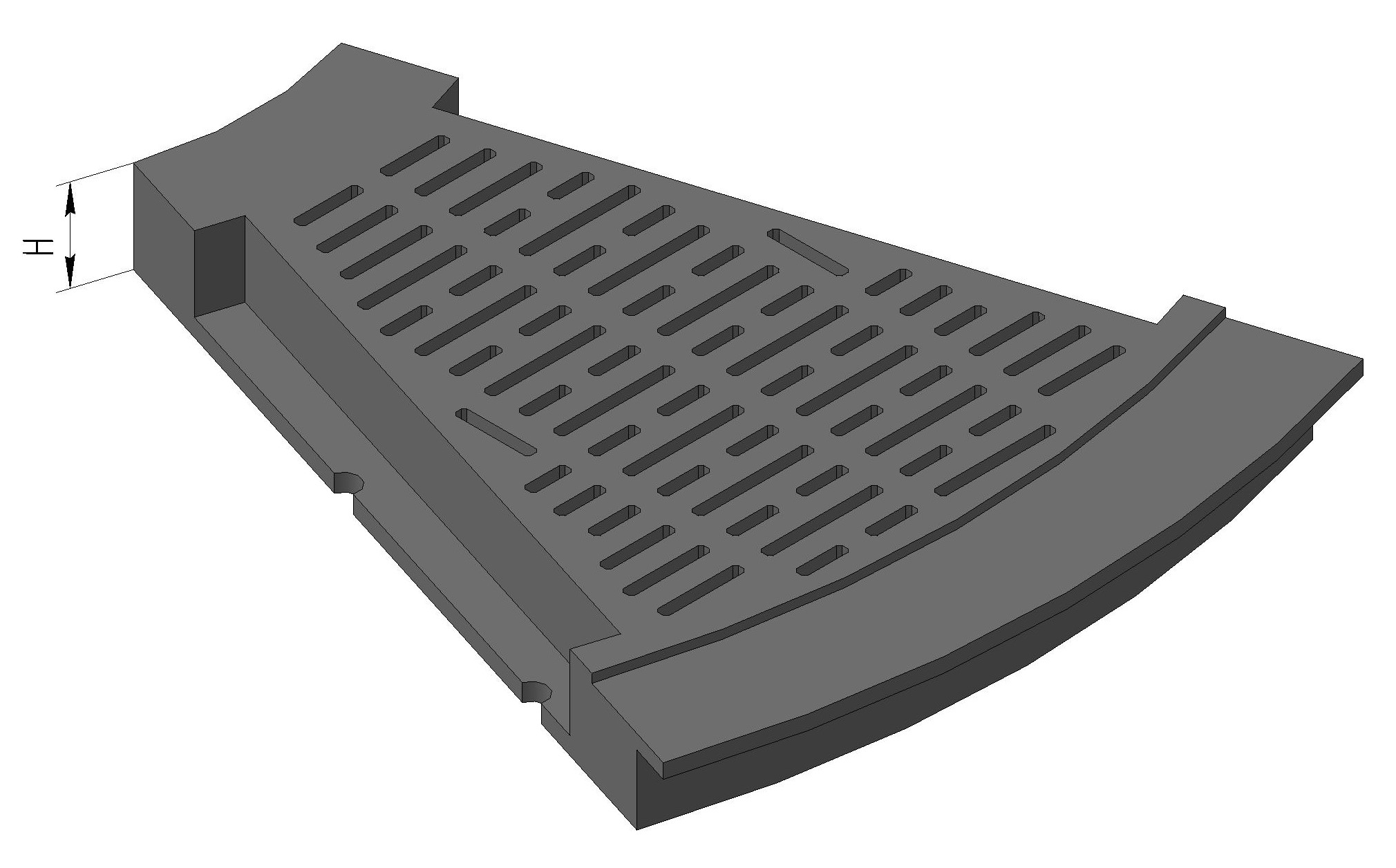

| 1 |  |
Max 120 |
Млини мокрого подрібнення для руд та інших копалин. |

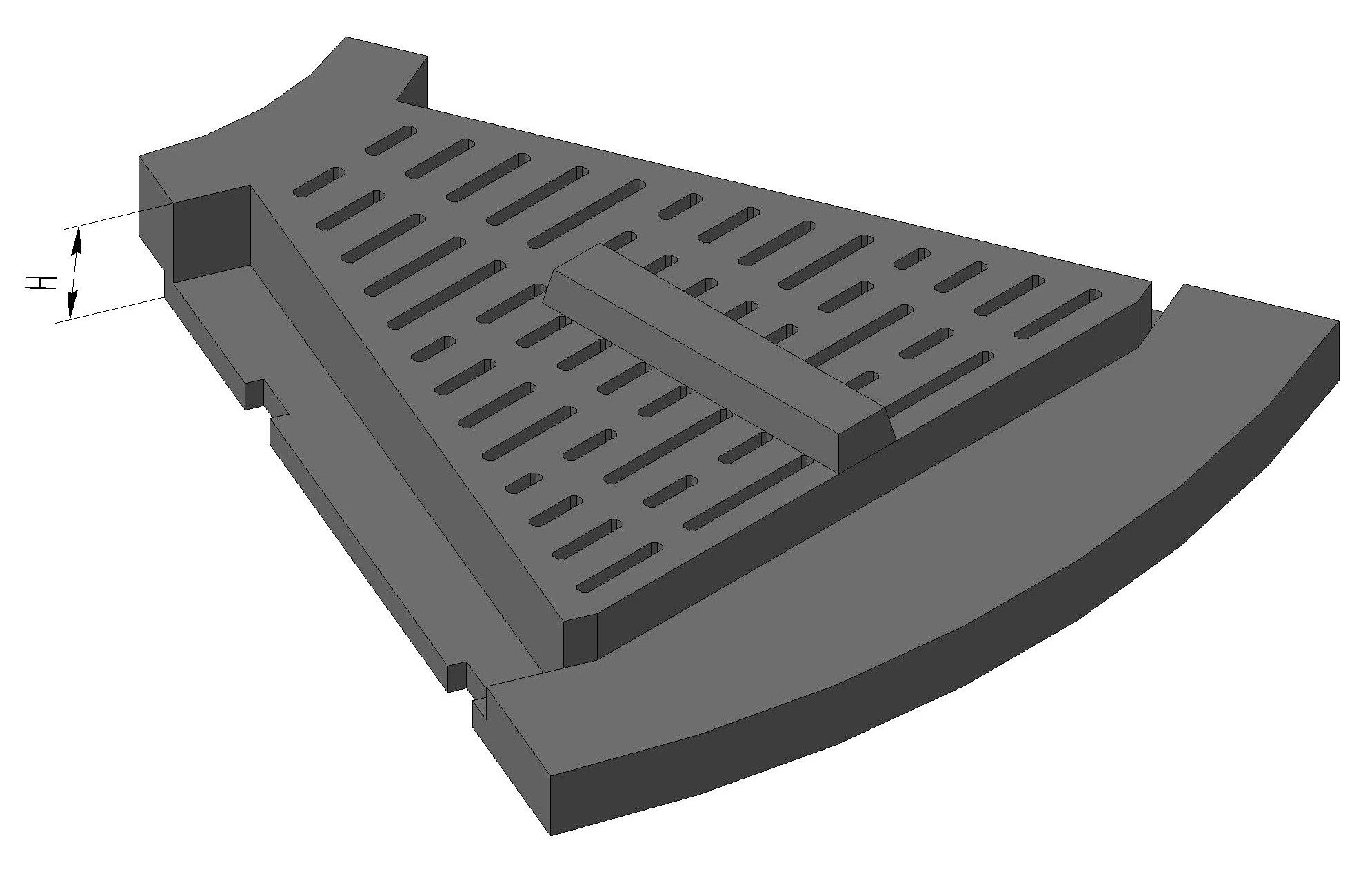

| 2 |  |
Max 170 | |

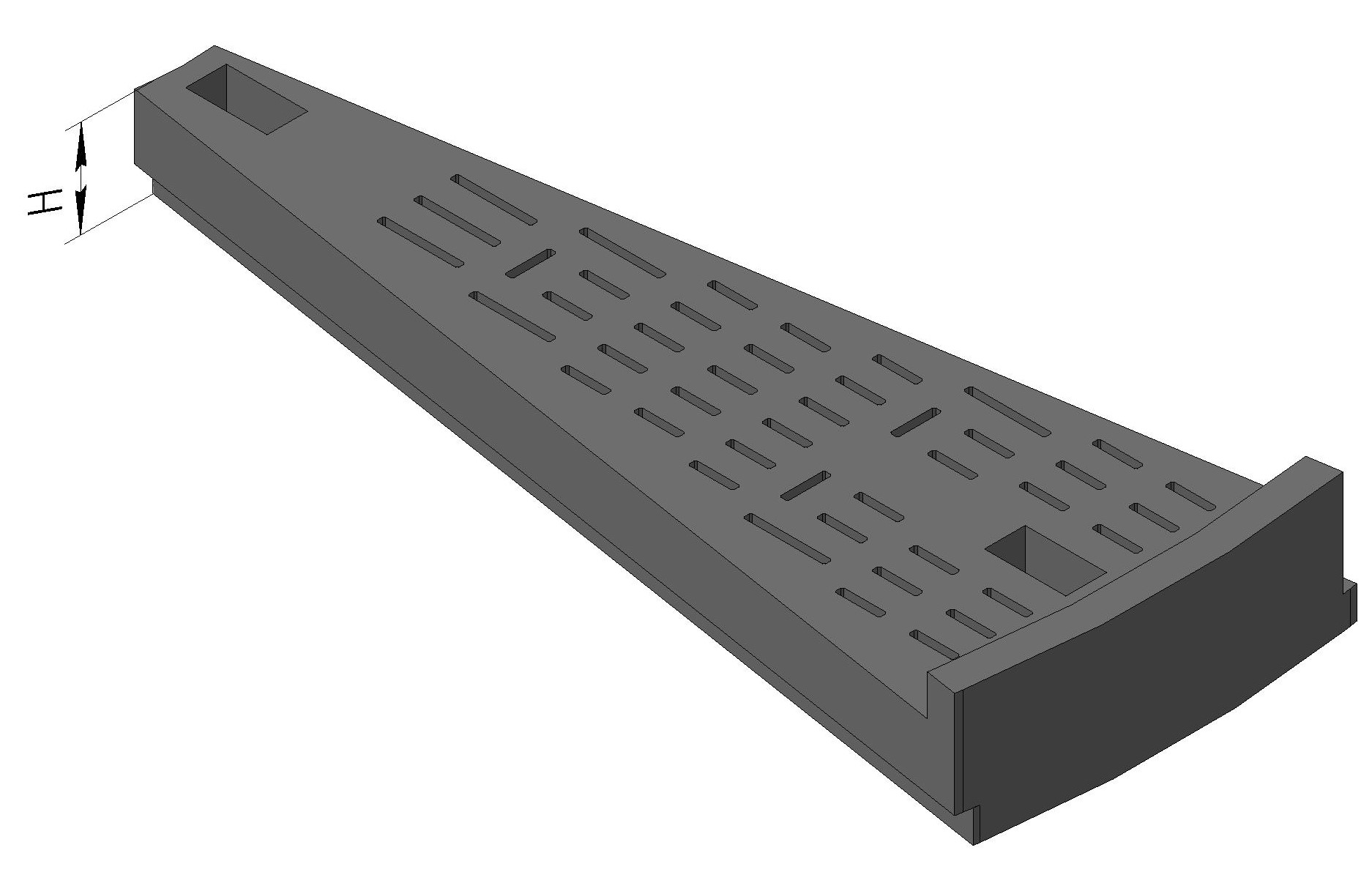

| 3 |  |
Max 160 | |

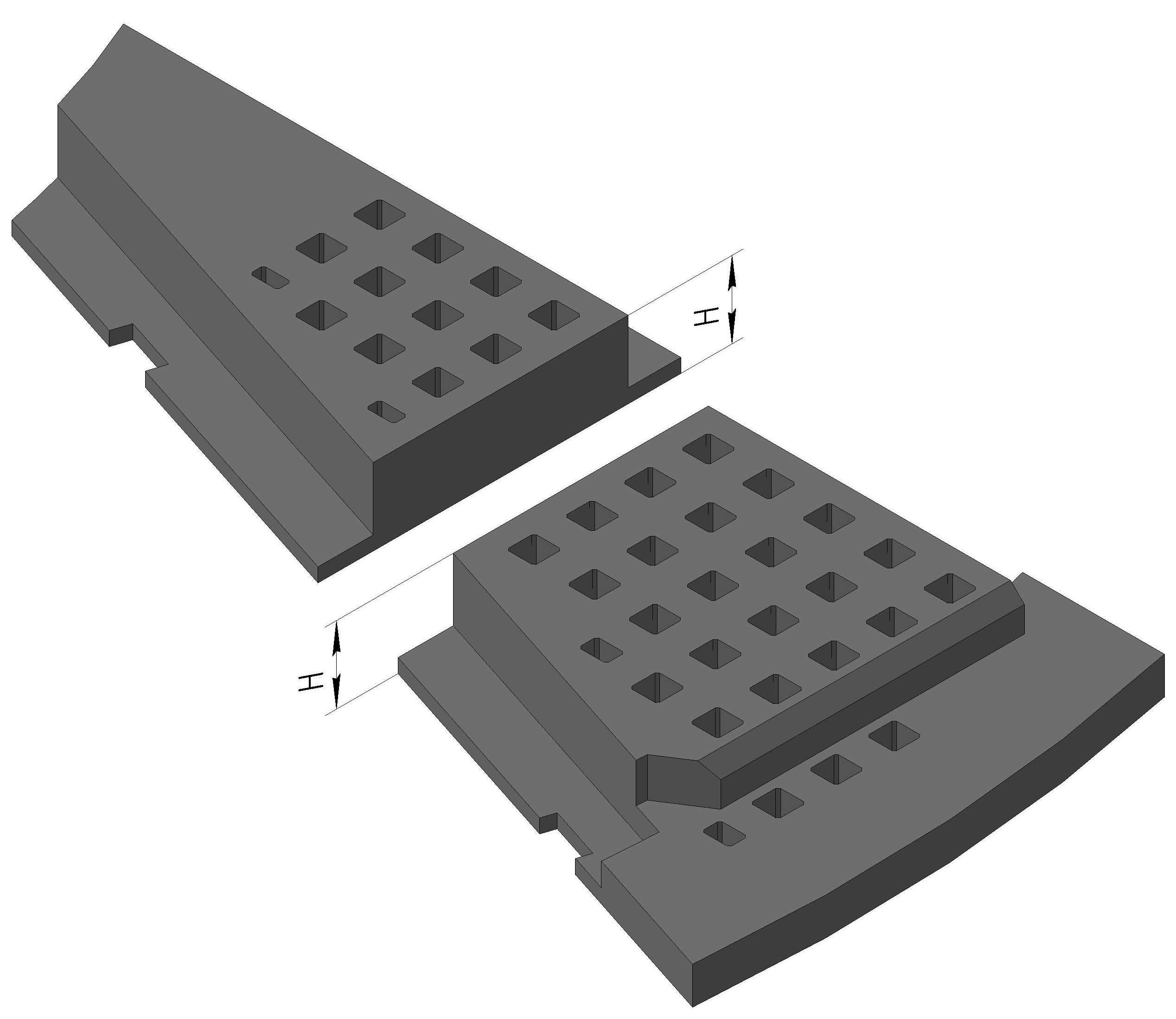

| 4 |  |
Max 165 |
* Габаритні розміри підбираються по конструкції кришки розвантаження млина.
** Розміри пазів (щілини) підбираються за погодженням із замовником.
*** Розташування пазів (щілини) за погодженням із замовником.
