Інноваційне рішення для Вашого бізнесу - футерівка «Хвиля»!
Зносостійка гумометалева футерівка млинів «Хвиля» з широким спектром відмінних властивостей і гарантійним терміном експлуатації до 40 місяців, без заміни комплектуючих, зробить Ваш продукт більш якісним!
Високі вимоги до нашої продукції Замовників стимулюють науково-технічний розвиток компанії «НВП Валса ГТВ». Використовуючи передові технології ХХI століття і власні розробки, ми створили унікальну гумову футерівку, ключовою властивістю якої є зносостійкість.
Конструкція футерівки «Плита-Хвиля», народжена завдяки сучасній науці і ретельним технологічним випробуванням, створює каскадний або змішаний режим роботи середовища, що дробить, при якому відбувається «перекочування» мелючих тіл, які в свою чергу створюють руйнування мінеральної сировини шляхом зрушення.
Хвилеподібний профіль футерівки «Плита-Хвиля» забезпечує:
- задану продуктивність з перших годин роботи;
- збереження хвильового профілю футерівки до повного зносу, що забезпечує стабільні технологічні показники протягом всього терміну експлуатації;
- експлуатація без заміни елементів футерівки;
- поліпшення технологічних показників роботи млинів на всіх стадіях подрібнення.
Склад:
«Плита-Хвиля» складається зі зносостійкої гумової суміші і завулканізованної металевої арматури (каркаса) яка додатково додає жорсткість.

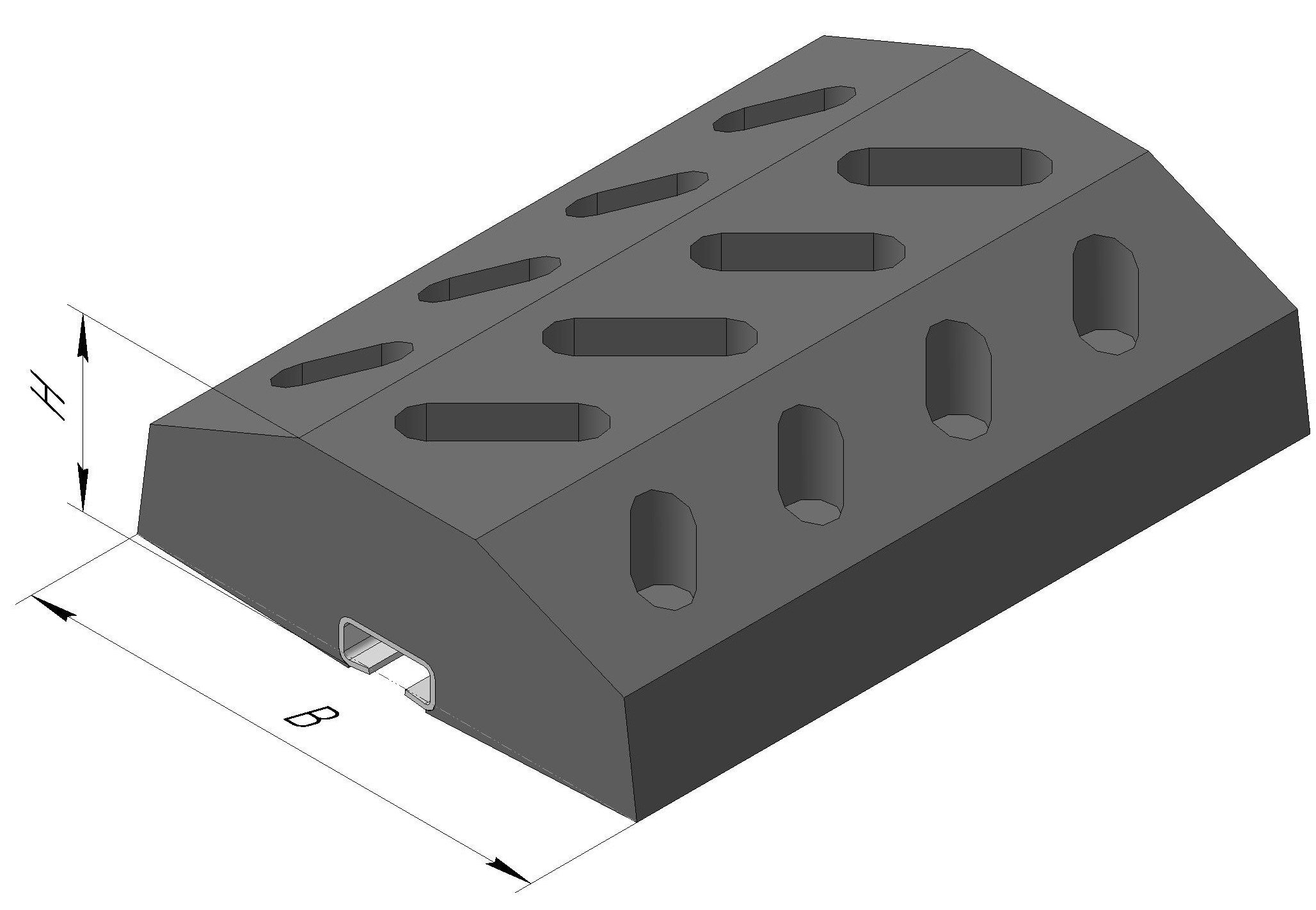

Тип і контур робочого профілю «Плита-Хвиля», можуть бути самими різноманітними залежно від технологічної особливості млини. Додатково робоча поверхня плити «Хвиля» може мати спеціальні продовгуваті не наскрізні ніші, в процесі роботи в нішах заклинюються металеві кулі, оберігаючи тим самим футерівку від інтенсивного зносу.
Монтаж:
Для кріплення гумометалевих футерівок використовуються існуючі отвори на металоконструкції барабана.
Залежно від умов роботи габарити і маса елементів «Плита-Хвиля» змінюється.
Кріплення:
Елементи кріплення можуть бути виконані як з жорсткою фіксацією в арматурі, так і з рухомою. Діаметр різьби кріпильних елементів підбирається виходячи з умов роботи футерівки і конструктивних особливостей млина.
Технічні характеристики:

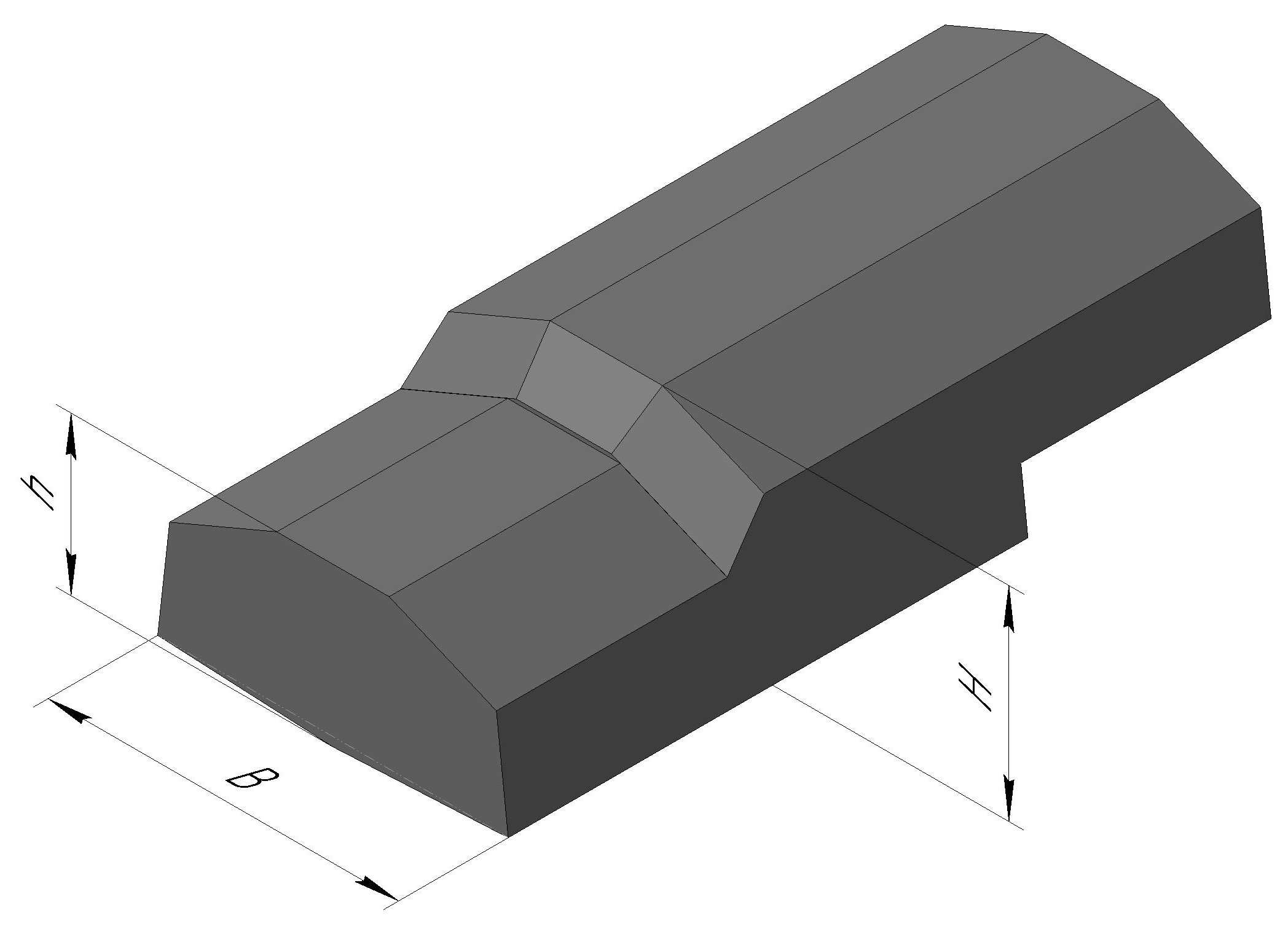

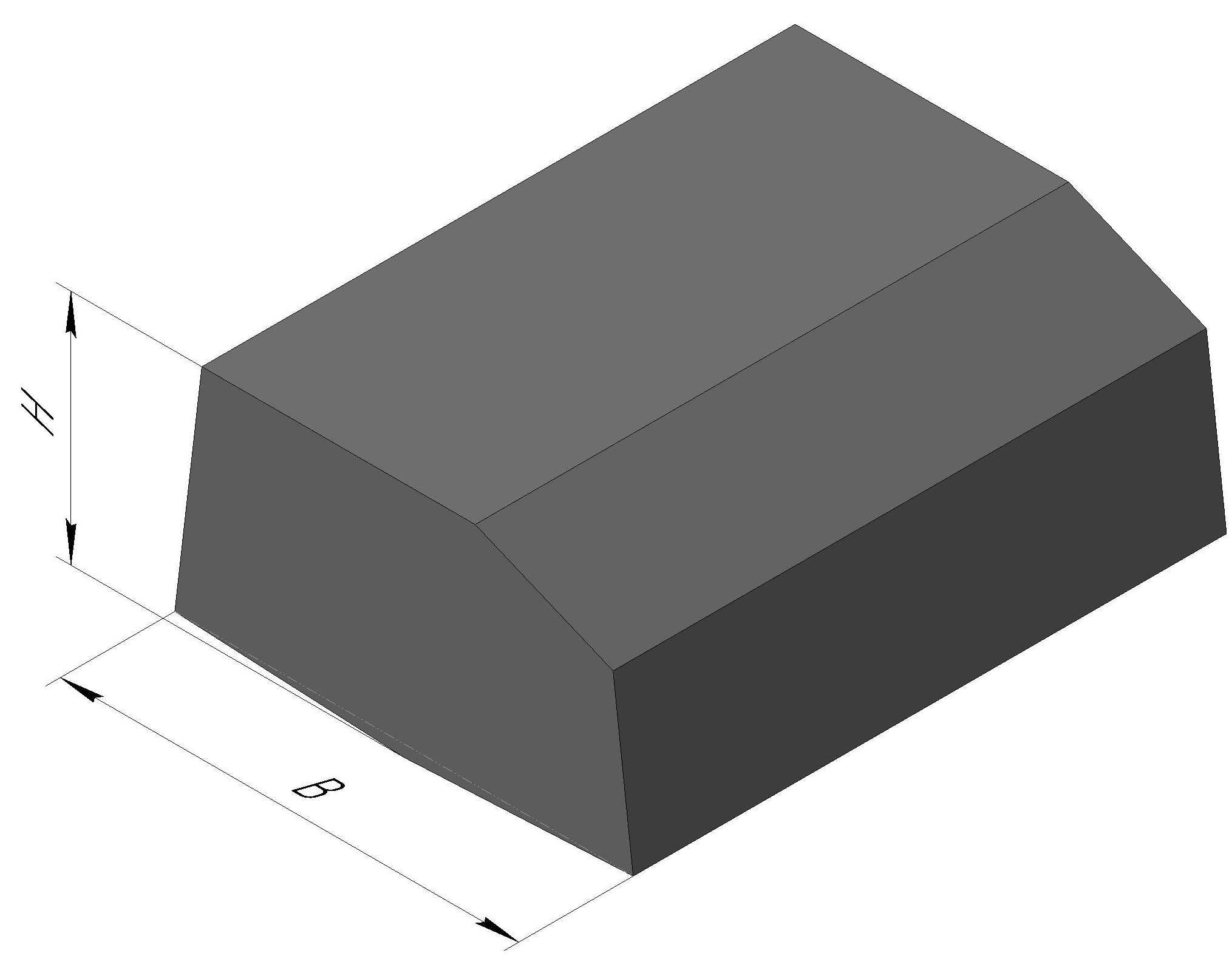

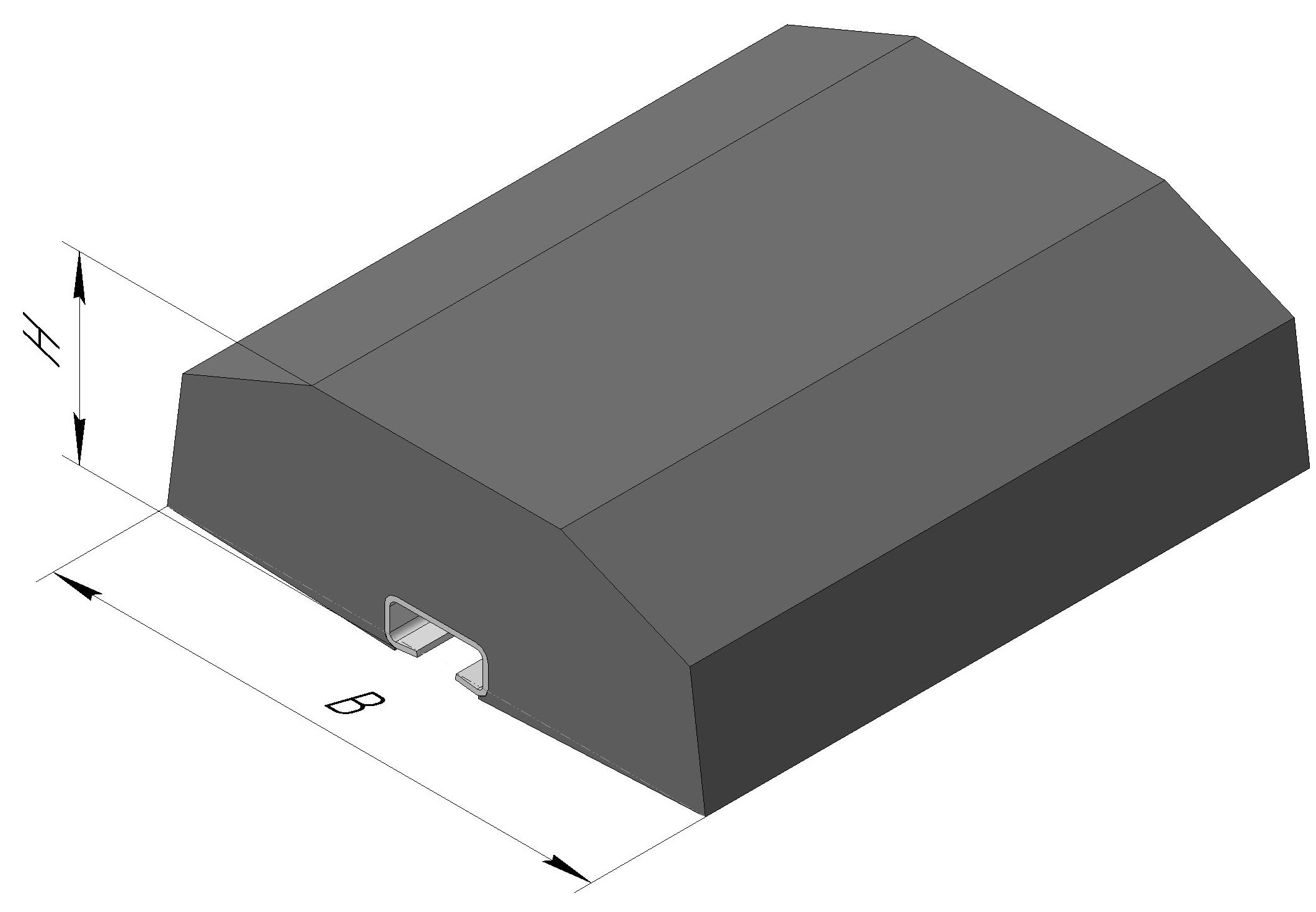

| № | Ескіз деталі: | Ширина В, мм |
Висота Н, мм |
Застосування |
|---|---|---|---|---|
| 1 |
|
310-518 | 130-265 |
Млини мокрого подрібнення для руд та інших копалин. |
| 2 |  |
310-518 | 130-265 | |
| 3 |  |
310-518 | 130-265 | |
| 4 |  |
460 | 265/210 |
* Довжина елемента футерівки вибирається за погодженням із замовником. Максимальна довжина - 1000 мм.
** Розміри пазів підбираються під використовувані у замовника мелючі тіла.
*** Габаритні розміри В (ширина), Н (висота) можливо змінювати за погодженням із замовником.
