«Плита - Ліфтер» - класичний тип футерівки, вона з незначними змінами використовується самими різними виробниками. У млинах довговічність такої футерівки визначається, як правило, формою, геометричними розмірами і матеріалом ліфтера, який приймає основне навантаження від переробляємого матеріалу. Тому термін служби ліфтерів іноді в 2-3 рази менше терміну служби футеровочних плит.
Склад:
«Плита-Ліфтер» складається з зносостійкої гумової суміші і завулканізованної металевої арматури (каркаса) яка додатково додає жорсткість. Гумові плити утримуються за допомогою гумометалевих ліфтерів.
Монтаж:
Для кріплення гумометалевих футерівок використовуються існуючі отвори на металоконструкції барабана.
Залежно від умов роботи габарити і маса елементів плита-ліфтер змінюється.
Кріплення:
Елементи кріплення можуть бути виконані як з жорсткою фіксацією в арматурі, так і з рухомою. Діаметр різьби кріпильних елементів підбирається виходячи з умов роботи футерування і конструктивних особливостей млина.
Технічні характеристики:
| № | Ескіз деталі |
Ширина |
Висота Н, мм |
Застосування |
|---|---|---|---|---|

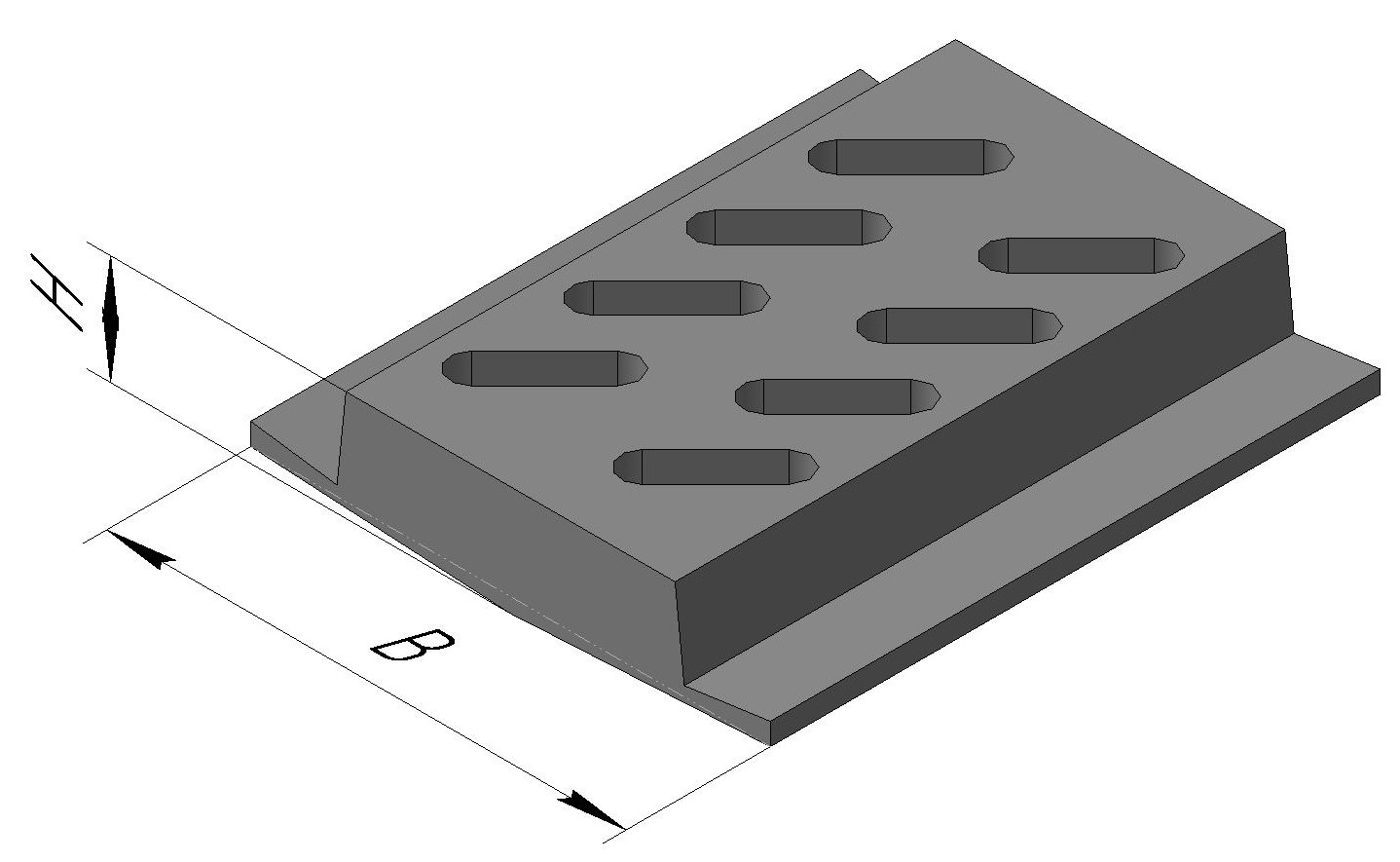

| 1 |
|
250-493 | 50-140 |
Млини мокрого подрібнення для руд та інших копалин. |

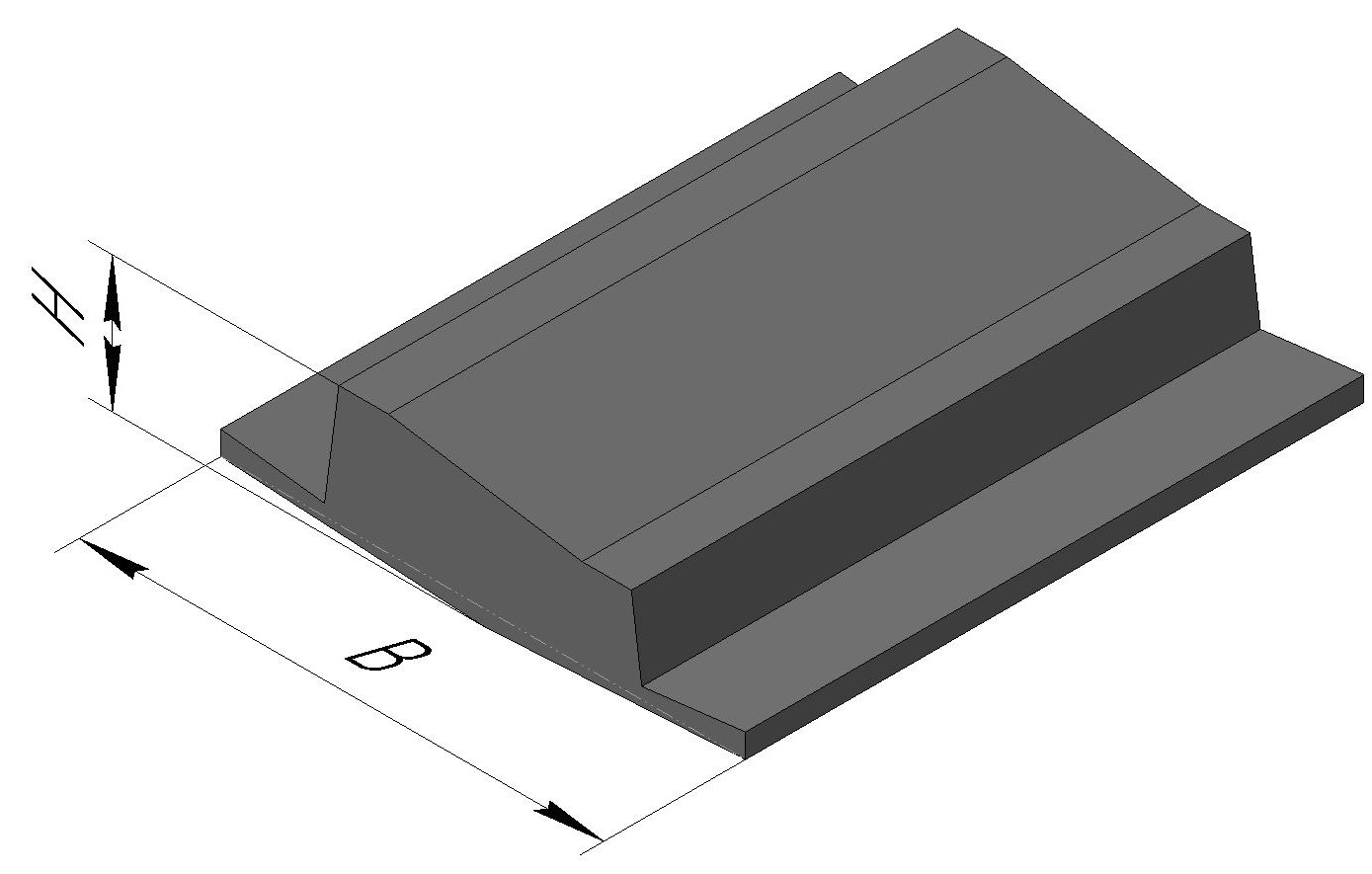

| 2 |  |
250-493 | 50-140 | |

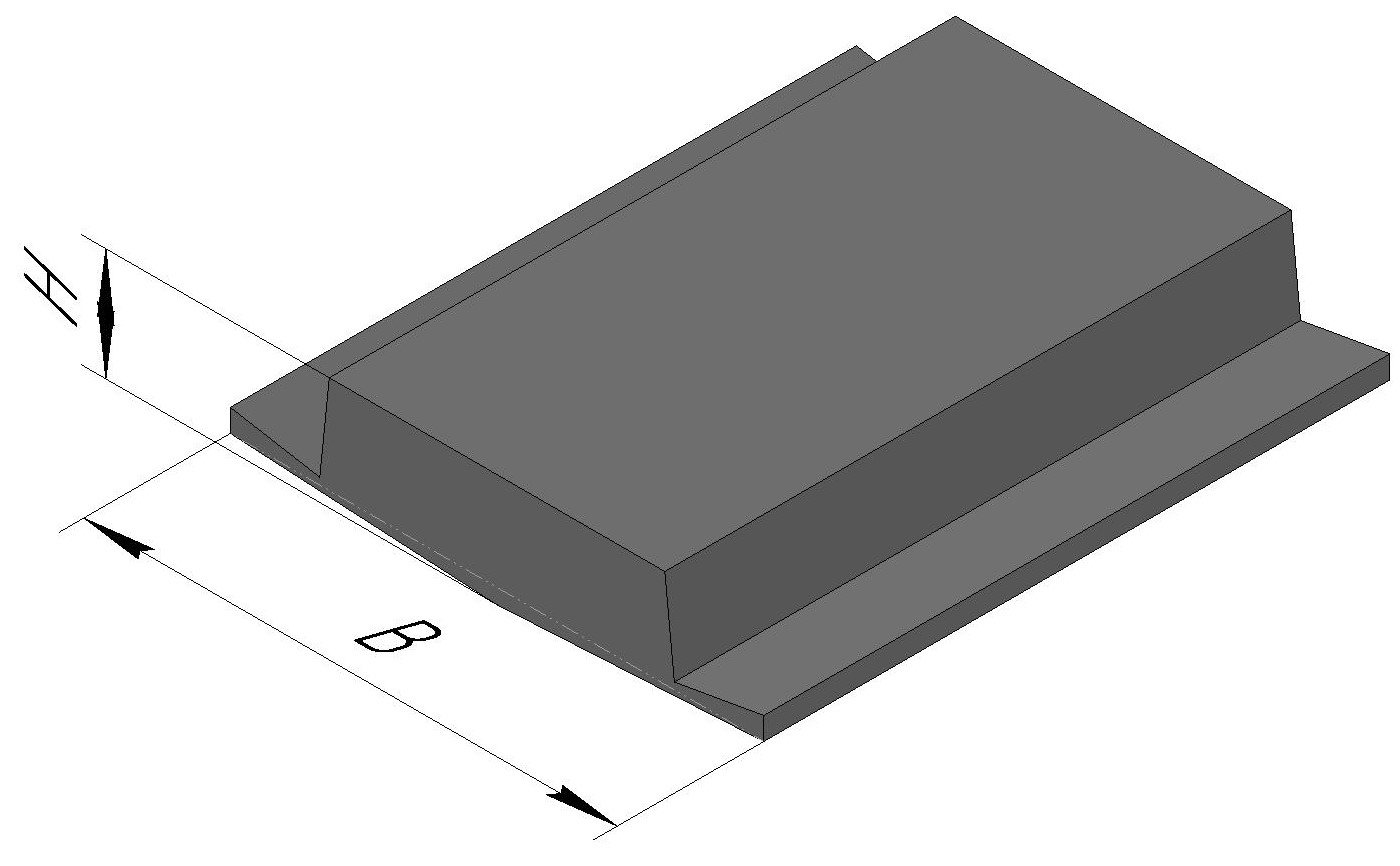

| 3 |  |
250-493 | 50-140 |
* Довжина елемента футерівки вибирається за погодженням із замовником. Максимальна довжина - 1000 мм.
** За узгодженням із замовником, елементи футерівки виконуються з рухомим або нерухомим елементом кріплення.
*** Габаритні розміри В (ширина), Н (висота) можливо змінювати за погодженням із замовником.
